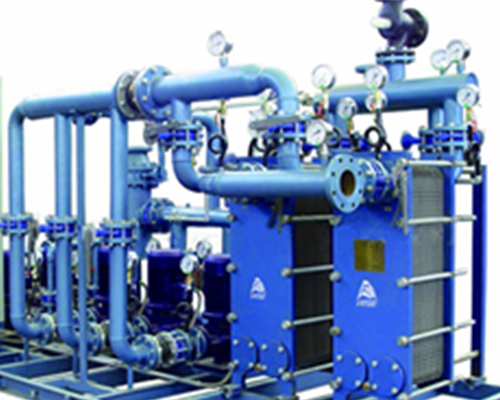

換熱機組的工作流程和適用范圍

2020-04-01 16:31:37

次

一、工作流程：

1.系統定壓、采用補水泵在變頻器的控制下，連續地變流量恒揚程向被加熱水系統補水，壓力過高時閥自動打開來保持平衡。另外，也可采用高位水箱或落地膨脹水箱的方式對系統定壓。

2.補水箱與來水水源相連，內部的浮球閥控制進入水量。連接循環水泵進出水管之間一根帶有止回閥的旁通管為泄壓管，為防止因突然停泵造成的水擊事故。

3.供熱系統回水通過除污器處理后，經過循環水泵加壓進入換熱器1與熱蝶(蒸汽)進行熱交換，通過溫控裝置對熱媒流量的控制調節凝結水量使二次水出口溫度符合設計要求后，送往供熱系統。換熱器放熱、凝結成水后經疏水裝置進入補水箱。

二、適用范圍

（1）換熱設備廠家本機組不僅能滿足以蒸汽和高溫水為一次工質，二次水為普通低溫?zé)崴?95℃/70℃)的散熱器供暖系統和風機盤管空調系統所需的熱水(60℃/50℃)，也可滿足低溫?zé)崴?95℃/70℃)，為一次工質，二次水為(60℃/50℃)的風機盤管空調系統。

（2）換熱機組的功能相當于換熱站．配合集、分水器可向若干個環路供熱。凡需換熱站的熱力工程均可用換熱機組代替。

（3）可適用于其它熱水供應系統。
